M3-M36
RuiYang

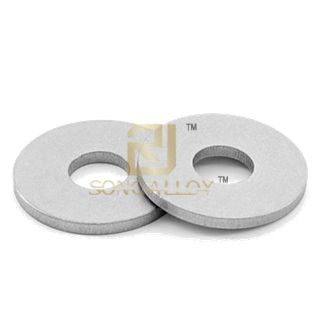

GB/T96.1 Rondelles plates en acier inoxydable - Grande série - Produit de qualité A comme les rondelles DIN9021 sont utilisées pour surmonter les irrégularités de la surface de support de la pièce et augmenter la zone de contrainte de la surface de support, réduire le frottement, empêcher les fuites, isoler, empêcher le desserrage ou disperser la pression.
GB/T96.1 Rondelles plates en acier inoxydable-Grande série-Product GradeA tailles et dessins comme ci-dessous :
SPEC (filetage des boulons dia) | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | |
d | min=NSP | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 |
maximum | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | |
dc | max=NSP | 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 |
min | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 23.48 | 29.48 | 36.38 | 43.38 | |
h | NSP | 0.8 | 0.8 | 1 | 1 | 1.6 | 2 | 2.5 | 3 | 3 |
maximum | 0.9 | 0.9 | 1.1 | 1.1 | 1.8 | 2.2 | 2.7 | 3.3 | 3.3 | |
min | 0.7 | 0.7 | 0.9 | 0.9 | 1.4 | 1.8 | 2.3 | 2.7 | 2.7 | |
rondelles inox grand diamètre m16-m36
SPEC (filetage de boulon dia) | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | |
d | min=NSP | 17 | 19 | 21 | 23 | 25 | 30 | 33 | 36 | 39 |
maximum | 17.27 | 19.33 | 21.33 | 23.52 | 25.52 | 30.52 | 3.62 | 36.62 | 39.62 | |
dc | max=NSP | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
min | 49.38 | 55.26 | 59.26 | 64.8 | 70.8 | 83.6 | 90.6 | 103.6 | 108.6 | |
h | NSP | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
maximum | 3.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 9 | |
min | 2.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 7 | |
Bienvenue contactez-nous pour GB/T96.1 Rondelles plates en acier inoxydable-Grande série-Produit GradeA enquête et commande.
La société Ruiyang pourrait vous fournir un service à guichet unique dans les fixations en acier inoxydable, les boulons et les écrous en acier inoxydable, ainsi que les rondelles en titane et les fixations en titane. info@topqualityalloy.com pour notre coopération.
